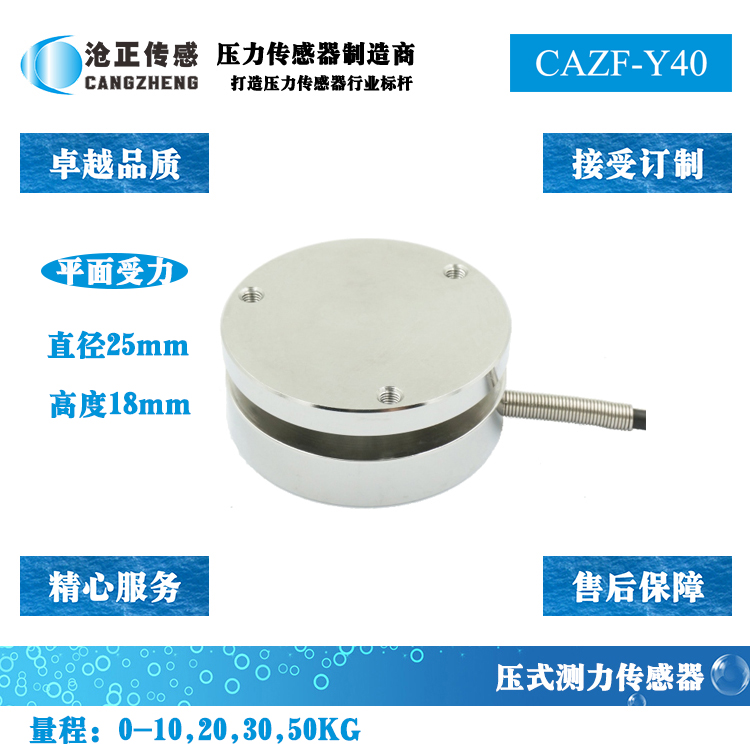

产品名称：压力传感器，压式测力传感器，测力传感器，平面压力传感器
产品型号：CAZF-Y40
- 不锈钢材质
- 应变式原理
- 平面受力，易安装
- 外形尺寸小，变形量小
- 动态响应频率高
- 适用于各自动化机械设备压力的测量与控制，如：3C组装测试设备、新能源组装设备、机器人等。
技术参数：
| 量程(Capacity)：10、20、30、50KG | |||
|
综合误差 Total error |
0.3%F.S | 输入阻抗 Input resistance | 800~1100Ω |
|
灵敏度 Rated output |
1.5±20%mV/V | 输出阻抗 Output resistance | 800~1100Ω |
|
非线性 Non-linearity |
0.3%F.S | 工作温度范围 Operation Temp range | -20~80℃ |
|
重复性 Repeat ability |
0.2%F.S | 温度补偿范围 Compensated temp range | -10~60℃ |
| 蠕变(30min) Creep | 0.2%F.S | 零点温度漂移Temperature effect on zero | 0.05%F.S./10℃ |
| 滞后 Hysteresis | 0.2%F.S | 灵敏度温度漂移Temperature effect on out | 0.05%F.S./10℃ |
| 激励电压 Excitation recommend | 5-10VDC | 安全超载 Safe Load Limit | 150%F.S |
|
电缆尺寸 Cable Size |
φ3 x 3000mm | 极限超载 Ultimate overload | 200%F.S |
外形尺寸：
受力方式：
接线方式：
压力传感器_测力传感器输出毫伏信号，需配变送器（放大器）或显示控制仪
变送器：
1、数字型（RS23S或RS485）
2、模拟型(电流4-20mA，电压0-5V/0-10V)
显示控制仪：
标配RS485\晶体管开关量输出，选配RS232或模拟量
